Atlas Sayaç ve Ölçü Aletleri AS. 2012 yilinda IST model numarali kat istasyonlari üretimine baslamis ve bu amaçla CNC kontrollü boru büküm makinalari, havsa makinalari ve üretim esnasinda gerekli olacak ekipmanlarin tedariki ve devreye alinmasi ile en kaliteli sekilde ve istenen tasarima uygun olarak paslanmaz boru malzemesi kullanilarak üretime baslanmistir.

Müsteri taleplerine göre tasarim gerçeklestirildikten sonra en kaliteli komponentler kullanilarak üretim 150 adet istasyon / gün olarak gerçeklestirilmektedir.

Atlas Isi Istasyonunda Kullanilan Komponentler ;

• Atlas Kalorimetre
• Atlas Fark basinç Vanasi
• Atlas Elektronik Sicak Su Sayaci
• Atlas Elektronik Soguk Su Sayaci
• Atlas Mbus veri toplama Ünitesi

Firmamiz bünyesinde üretilerek kullanilmaktadir. Bunlar disinda esanjör ve termsotatik kontrol vanasi ise firmamiz kontrolünde en kaliteli tedarikçiye ürettirilerek komponnent olarak ve istasyonlarimiz içerisinde kullanilmaktadir.
Yukarida bahsi geçen 5 komponent tamamen yerli olarak firmamiz bünyesinde üretilmekte ve boru büküm, havsa  ve sac isçilikleri de firmamiz bünyesinde gerçeklestirilmektedir. Dolayisiyla Atlas Kat istasyonlari fiyat olarak piyasadaki en ekonomik ürün olmasina karsin yine piyasadaki en kaliteli ve uyumlu üründür.

ATLAS Isi Istasyonu, isi degistiricisi ve basinç fark kontrolü ile tam bir çözümdür.

ATLAS Isi Istasyonu  size farkli bir çözüm sunmaktadir. ATLAS Isi Istasyonu merkezi boyler sisteminin tüm dezavantajlarindan kurtulma imkani saglar. Merkezi isitma hatti kolon sisteminden faydalanarak her daire girisinde soguk sebeke suyunu isitip konforlu bir sekilde kullaniminiza sunar.Dairenize gelen sebeke suyu, daire girisinde ATLAS Isi Istasyonu  içerisinde isitilir ve kullaniminiza sunulur. Bu sistemle beraber 5 boru hatti yerine 3 boru hatti çeker, boyler ve pompa masraflarinda tasarruf edersiniz. Ayrica isçilikten önemli ölçüde kazanç saglayabilirsiniz.

ATLAS Isi Istasyonu  istenilen giris-çikis hattina göre üretilir.


Özellikleri ve Avantajlari

• Termostatik ayar vanasi ile istenilen derecede kullanim sicak suyu saglar
• Kapasite: 30-85 kW kullanim sicak suyu çikisi saglar
• Yeterli miktarda kullanim sicak suyu saglar
• Fark basinci ve akis sicakligindan bagimsiz çalisir
• Kurulum için minimum yer gereksinimi duyar
• Borular ve plakali esanjör paslanmaz çelikten yapilmistir
• Kireç ve bakteri olusumu riski minimize edilir
• Isitma ve termostatik sicak kullanim suyu kontrolü saglar.
• Her kosulda dogru montaj imkani verir
• Talebe göre özel üretim yapilir
• Az montaj zamani saglar
• Lejyonella riskini azaltir

ATLAS Isi Istasyonu; fark basinç vanasi, montaj parçalari ve isi degistirici ile kurulmustur. Ayrica isi istasyonu; pompa, vanalar ve basinç emniyetli çek valfli karisim devresi ile istege bagli olarak üretilebilir.

Sistemde kullanilan Atlas Fark basinç vanasi; sistemin balanslanmasini ve termostatik radyatör vanalarina optimum çalisma sartlarina ayarlar. Atlas fark basinç vanasi tamamen firmamiz bünyesinde üretilmekte olup DN20 ile DN100 çaplari arasinda ve tüm debiler için yerli olarak tarafimizdan üretilmektedir.

Atlas Kat Istasyonu Kullanim Alanlari

• Jeotermal ile isinan yerlesim birimleri
• Çok katli binalar
• Merkezi isitma sistemi bulunan villalar

Atlas Kat Istasyonu Parametreler

• Basinç: PN 16
• Isitma Besleme Sicakligi: Tmax=120 C
• Paslanmaz Çelik Esanjör
• Soguk Su Statik Basinci: min:0,5 bar

Atlas Kat Istasyonu Opsiyonlar

• Termostatik hat ayar vanasi ile istenilen derecede kullanim sicak suyu ayari
• Kapasite: 30-85 kW gücünde kullanim sicak suyu saglar
• Yeterli miktarda kullanim sicak suyu saglar
• Fark basinci ve akis sicakligindan bagimsiz çalisir
• Kurulum için minimum yer gereksinimi vardir
• Borular ve plakali esanjör paslanmaz çelikten yapilmistir.
• Kireç ve bakteri olusumu riski minimize edilir
• Fark basinci kontrolü sayesinde sistem balanslamasi dogru olarak  yapilir

Yatirim Maliyetinde Tasarruf

• Sicak su üretimi daire girisinde olacagindan boylerden ve boyler sayaçlari gerekmez
• Resirkülasyon hatti gerekmez
• Genlesme tanki ve esanjörden tasarruf saglanir
• Kullanim sicak suyu ve isitma ayni hattan beslendiginden sicak su sayaci gerekmez
• Sihhi tesisat borularindan, sirkülasyon pompalarindan ve küresel vanalardan tasarruf saglar
• Montaj kolayligi ile düsen isçilik maliyeti
• 5 boru yerine 3 boru çekilmesi sayesinde borulama isçiliginde ve maliyetinde tasarruf saglar
• Daireye montajinda, minimum yer gereksinimi, duvara veya safta entegre edilebilir
• Düsen stok maliyetleri
• Ocaklarin elektrikli seçilmesi halinde dogalgaz sayacindan ve abonelik ücretinden tasarruf saglar.

Atlas Isi Istasyonu Ile Standart Olarak Sunulan Içerik

• ATLAS Ultrsonik Kalorimetre
• ATLAS Elektronik Soguk Su Sayaci MBUS & RF
• ATLAS Fark basinç vanasi
• Paslanmaz Plakali esanjör
• Hava alma purjörü
• Termostatik sicak kullanim suyu ayar vanasi
• Pislik tutucu
• Isitma by-pass hatti

Baglantilar

• Sicak kullanim suyu çikis
• Soguk kullanim suyu giris
• Isitma giris
• Isitma dönüs
• Radyatör giris
• Radyatör dönüs
• Soguk kullanim suyu çikis

ATLAS ISI ISTASYONU ÇALISMA PRENSIBI

Sicak su kullanimi oldugu anda isitma hattindan gelen sicak su ve soguk sebeke suyu aninda esanjöre yönlenir.

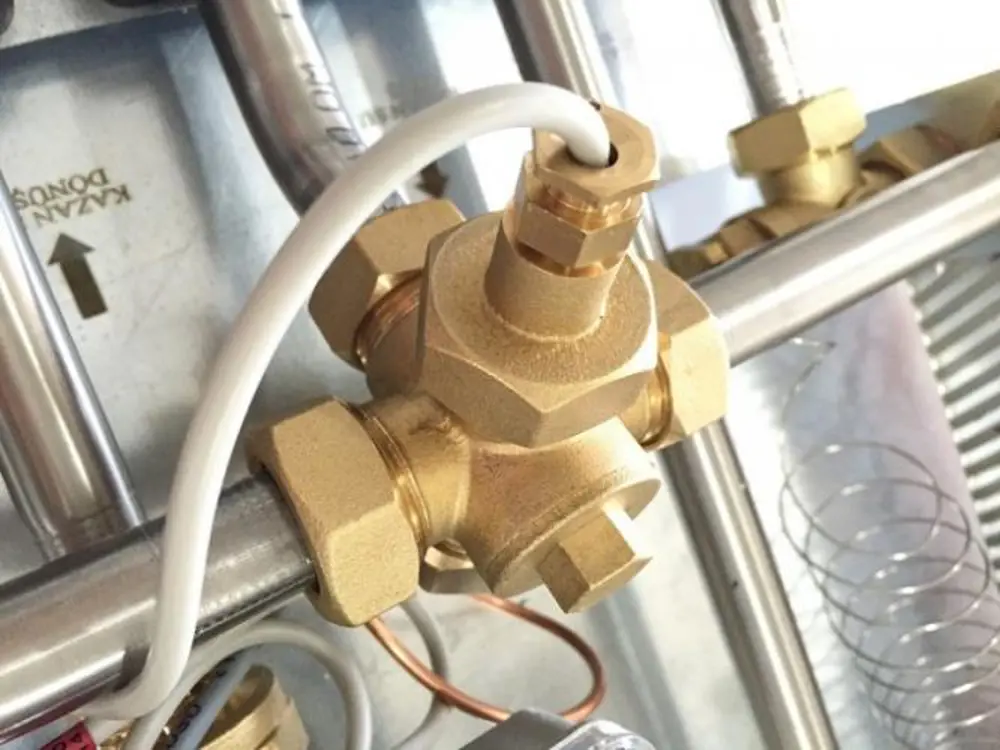

Kazan dönüs hatti üzerinde bulunan, gidis ve dönüs hatti arasindaki fark basincini istedigimiz degere getiren fark basinç vanasi sayesinde daire içinde balanslama yapilir ve radyatörlerde bulunan termostatik vanalarin gürültü problemi önlenmis olur.
Sisteme giren ve isi esanjörüne yönlenen soguk su, soguk su sayaci vasitasiyla ölçülür.
Harcanan enerji kalorimetrede ölçülür.
Hatta birikebilecek hava, pürjörler vasitasiyla hattan atilir.
Sicak su, kazan dönüs hattinda bulunan ve hissedicisi sicak su hattinda olan termostatik vana sayesinde istenilen dereceye ayarlanir. Ayarlanan derecede sicak su çikisi saglanir.
